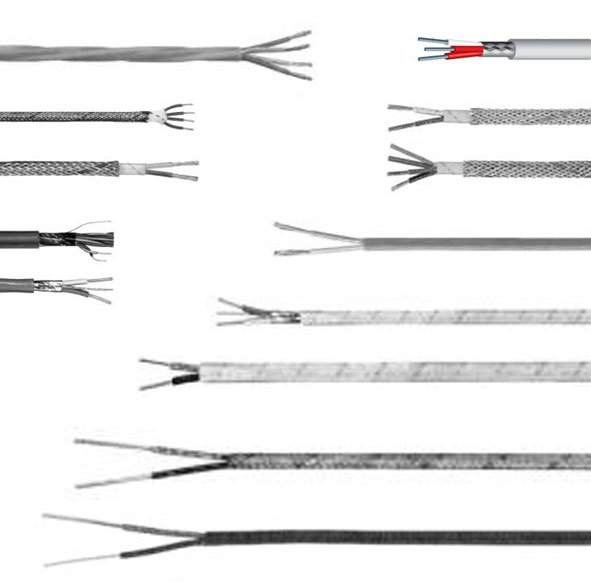

Prodlužovací, kompenzační, termočlánková a spojovací vedení - Přehled

Prodlužovací vedení

- slouží k prodloužení (nastavení) termočlánku. Jeho větve jsou vyráběny z vodičů stejného složení, jako má příslušný termočlánek, takže v odpovídajícím teplotním rozsahu vůči sobě vykazují stejné termoelektrické napětí jako větve prodlužovaného termočlánku. Označují se písmenem “X“ za označením termočlánku, např. “JX“.

Kompenzační vedení

- slouží ke spojení svorek termoelektrického snímače teploty a srovnávacích spojů. Jeho větve jsou vyráběny z vodičů jiného složení (z náhradních kovů), než má odpovídající termočlánek. Označují se písmenem “C“ za označením termočlánku, např. “KC“.

Termočlánkové vedení

- slouží k výrobě termočlánků. Obvykle se dodává ve formě různým způsobem izolovaných spárovaných drátů (větví termočlánku), výjimečně jako lankové. Označují se písmenem “D“ za označením termočlánku, např. “KD“.

Spojovací vedení

slouží ke spojení svorek odporového snímače teploty s vyhodnocovacím zařízením (převodník, karta ŘS). Jádra vodičů jsou zpravidla vyráběna z postříbřené mědi.
