Průtokoměry VZ jsou vhodné pro měření průtoku s vysokou nebo proměnnou viskozitou. Protékající médium otáčí párem ozubených kol. Pohyb kol je snímán bezkontaktními snímači. Tím, že každý zub generuje puls, je zaručena vysoká přesnost a je možné přesně měřit i malé objemy.



Aplikace

• Měření spotřeby
• Řízení plnicích procesů
• Dávkování olejů a chemických látek
• Měření průtoku barev a laků

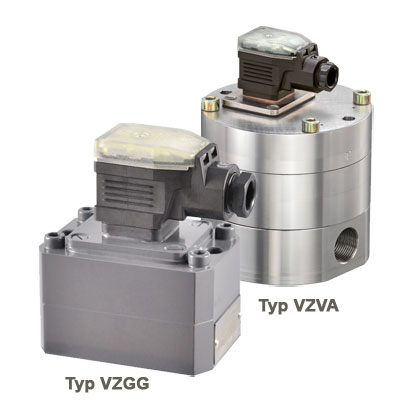

VZGG, VZVA

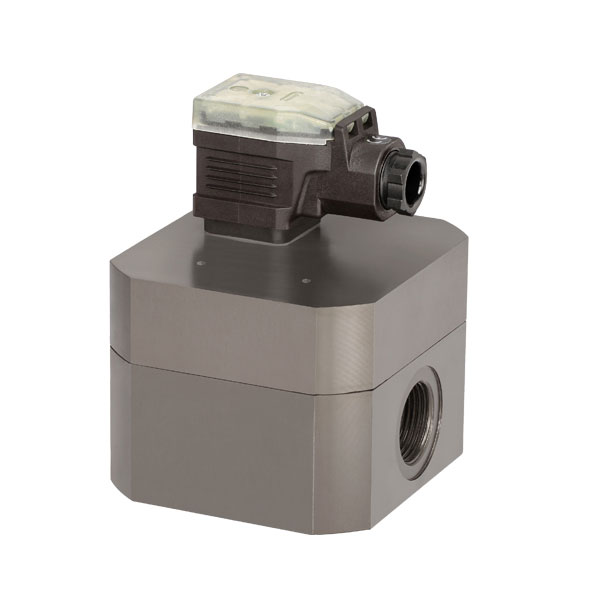

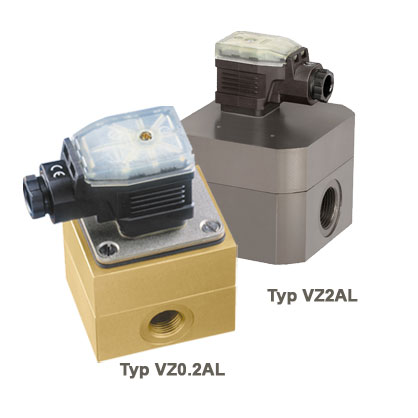

VZAL

Měřicí rozsahy   0,008 až 2 / 0,02 až 4 / 0,04 až 8 / 0,16 až 16 /   0,2 až 40 / 0,4 až 80 / 0,6 až 160 / 1 až 250 l/min Měřený objem   0,025 / 0,04 / 0,1 / 0,245 /   0,4 / 1,036 / 3 / 5,222 ml/puls Přesnost ±0,3 % z měřené hodnoty (21 mm2/s) Procesní připojení přes adaptér s bočním vnitřním šroubením Viskozita média 1 až 100 000 mm2/s Obdélníkový výstupní signál 1:1, PNP Napájení 12 až 30 VSS Teplota měřeného média až 150 °C (v závislosti na těsnění a provedení) Materiál Tvárná litina (provedení VZGG) Nerezová ocel (provedení VZVA) Stupeň krytí IP 65

Měřicí rozsahy   0,02 až 4 / 0,16 až 16 / 1 až 65 / 1 až 200 l/min Měřený objem   0,04 / 0,245 / 2 / 5,222 ml/puls Přesnost ±1 až 3 % z měřené hodnoty Procesní připojení vnitřní závit Viskozita média 20 až 4 000 mm2/s (v závislosti na provedení) Pulsní obdélníkový výstupní signál 1:1, PNP Napájení 12 až 30 VSS Teplota měřeného média až 80 °C Materiál hliník Stupeň krytí IP 65





   Odkazy a dokumenty ke stažení:

• Informační list VZGG, VZVA (En)
• Informační list VZAL (En)
