Průtokoměry Aquametro pro měření spotřeby paliv

Spolehlivý princip měření

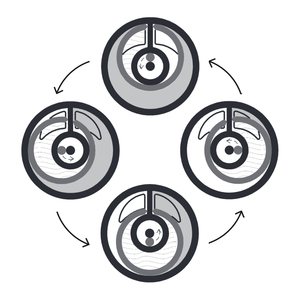

Průtokoměry CONTOIL® pracují na tzv. objemovém principu. Tekutina vstupující do měřicí komory zaplňuje prostor mezi pístem a její stěnou, tím ho nutí k excentrickému rotačnímu pohybu dokud komoru neopustí přes výstupní sekci. Jedno takové otočení pístu odpovídá definovanému průtoku. Pohyb pístu přitom snímají elektronické snímače jako impuls.

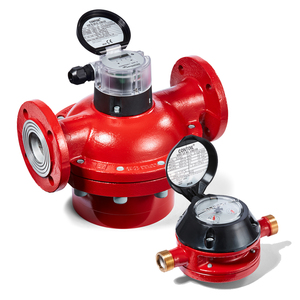

CONTOIL® VZO/VZF pro DN 15–50

Tyto všestranné průtokoměry ropných látek jsou spolehlivým řešením pro:

  • měření spotřeby paliv olejových hořáků (kotle, průmyslové pece a rafinérie),
  • sledování a optimalizace spotřeby (lodě, generátory, atd.),
  • měření průtoku minerálních olejů,
  • ruční dávkování a plnění.

Průtokoměry jsou vhodné pro všechny topné oleje, naftu, námořní paliva a maziva. Oproti jiným průtokoměrům nabízí řada CONTOIL® výhod a funkcí:

  • integrované teplotní čidlo,
  • jednoduché nastavení hořáků ukazatelem průtoku,
  • monitorování průtoku s limitními hodnotami (Qmin / Qmax),
  • funkce ručního dávkování s možností nulování,
  • možnost montáže na výtlačné i sací straně čerpadla,
  • prostorově úsporná instalace – nejsou potřeba rovné vstupní/výstupní zklidňovací sekce,
  • horizontální, vertikální i šikmá instalace,
  • přesné měření nezávislé na teplotě a viskozitě média,
  • rychlé a jednoduché řešení poruch.

Robustní litinové těleso je k dispozici pro jmenovité světlosti 15, 20, 25, 40 a 50 mm v závitovém i přírubovém provedení. Maximální teplota média je 130 °C popř. 180 °C a tlak 16, 25 a 40 bar. Dostupné rozsahy průtoku jsou 600, 1 500, 3 000, 9 000 a 30 000 l/h s přesností měření menší než 1 % popř. 0,5 %. Naměřené hodnoty lze zobrazovat nebo přenášet pomocí následujících modulů:

  • VZO – standardní mechanické počítadlo zobrazující celkové proteklé množství, které lze doplnit vysílačem REED impulsů RV (pro dálkový součet) a IN (pro kontrolu).
  • VZF – multifunkční elektronický displej s jednoduchým ovládáním pro zobrazení okamžitého průtoku, proteklého množství a teploty nabízí ještě pulsní/frekvenční/analogový výstup, spínání limitních hodnot a monitoring stavu zařízení. Napájecí napětí je 6 až 30 V DC.

Pro fakturační měření je možné dodat provedení se schválením dle směrnice MID 2014/32/EU a metrologickou značkou CE.

Přejít na produkty Aquametro

CONTOIL® VZO pro DN 4–8

Tyto kompaktní průtokoměry ropných látek jsou ideálním řešením pro mobilní aplikace měření spotřeby paliv – nákladní automobily, autobusy, stavební a zemědělské stroje. Stejně tak se dají použít i pro stacionární aplikace jako menší průmyslové pece a hořáky.

Stále jde o řadu CONTOIL® jejíž výhody a  funkce platí i v tomto zmenšeném provedení.

Kompaktní mosazné těleso je k dispozici pro jmenovitě světlosti DN 4 a 8 v závitovém provedení. Maximální teplota média 60 °C a tlak 25 bar. Dostupné rozsahy průtoku jsou 40, 80, 200 l/h  s přesností měření menší než 1 %.

Lokální elektronické počítadlo lze dodat s pulsnín REED výstupem v mnoha rozlišeních. Verze OEM neobsahuje lokální zobrazení, pouze pulsní výstup. Stupeň ochrany počítadla je IP 50 (volitelně IP 54) a OEM verze má IP 65.

Přejít na produkty Aquametro

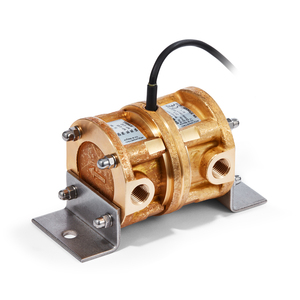

CONTOIL® DFM 8D pro DN 8

Řada průtokoměrů DFM 8D doplňuje řadu malých průtokoměrů VZO o provedení se dvěma měřicími komorami přímo stvořené pro diferenční měření spotřeby.

Kompaktní mosazné těleso je k dispozici pro jmenovitou světlost DN 8 v závitovém provedení. Maximální teplota média 80 °C a tlak 16 bar. Dostupné rozsahy průtoku jsou 260 l/h  s přesností měření menší než 1 %.

Přejít na produkty Aquametro

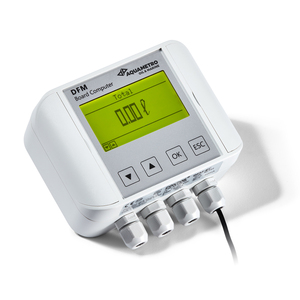

DFM-BC palubní displej

Palubní displej DFM-BC pokrývá všechny aplikace přímého a diferenčního měření paliva a lze ho použít pro všechny dostupné velikosti průtokomětů Aquametro. S tímto počítačem budete znát celkovou spotřebu paliva nebo za zvolenou periodu (denní, týdení, měsíční), náklady na cestu i aktuální spotřebu. Mezi další klíčové vlastnosti a funkce počítače DFM-BC patří:

  • kompaktní ale robustní design s mnoha možnostmi instalace,
  • čitelný 3“ grafický LCD displej s podsvícením,
  • jednoduché elektrické připojení,
  • zjednodušené programování,
  • úložiště dat v EEPROM,
  • odolnost proti vibracím,
  • napájení přímo z baterie vozidla (12 až 24 V DC),
  • stupeň krytí IP 54.

Osvědčená kvalita ze Švýcarska

Zdokonalené výrobní technologie, neustálá snaha o inovace, a čerpání z bezmála 100 let zkušeností se přímo odráží v kvalitě výrobků Aquametro, zejména ve spolehlivosti, výkonu a životnosti.

Aquametro patří od roku 1928 mezi přední výrobce a dodavatele řešení pro měření, optimalizaci a monitoring všech druhů kapalin v průmyslových aplikacích, vozidlech a lodí.

Sortiment Aquametro nabízí více než 100 typů průtokoměrů a systémů řízení, které byly vyvinuty speciálně pro lodě, dopravní vozidla, těžké stroje a průmyslový sektor.
Společnost JSP je výhradním dodavatelem produktů Aquametro pro ČR a SR. Pro více informací o produktech nebo poptávku řešení kontaktujte technickou podporu nebo navštivtě sekci produktů Aquametro.
